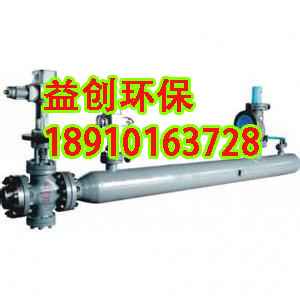

三級減溫減壓器

    減溫減壓器/裝置，顧名思義，就是將高溫高壓蒸汽降為客戶能夠使用的低壓低溫蒸汽（可為過熱蒸汽）。以鍋爐過熱器出口為例，鍋爐產生蒸汽經過熱器出口到汽輪機做功，汽輪機對于進入的蒸汽參數有個范圍要求，如果過熱器出口的蒸汽參數超出汽輪機所要求的高限，就會對汽輪機造成損壞。所以必須用減溫減壓器/減溫減壓裝置將參數降到適用范圍以內。

    因為已經有一級和二級減溫減壓器，雖然是旁路系統，但原理和作用是一樣的。三級減溫減壓器位置靠后，已在低壓缸排汽之后，為了凝汽器材料的節約和使用壽命，對低壓缸排汽進行減溫減壓措施。


   低旁蒸汽進入減溫減壓器的管末端開孔區，噴向減溫減壓器殼體內，殼體內壁上設有不銹鋼防沖蝕擋板。汽流通過蒸汽管末端開孔區上的多個小孔，進行次臨界膨脹降壓，在殼體內擴容降壓到.3MPa。在殼體內壁沿圓周方向均布設有4個霧化噴嘴，從凝結水系統來的減溫水霧化后與蒸汽充分混合汽化達到減溫的目的。經過級減溫減壓后的蒸汽通過殼體內錐形噴網上的數個小孔，進行第二次臨界膨脹降壓，擴散到減溫減壓器后部區域，使蒸汽進一步擴容降壓到0.1 MPa。后蒸汽通過分布在殼體及封頭上的小孔進行第三次臨界膨脹降壓至0.047MPa，使蒸汽終擴散到整個凝汽器區域。旁路投入時，減溫噴水必須同時投入，否則將導致進入凝汽器內的蒸汽溫度超過允許值，對減溫減壓器和凝汽器造成損害。噴水源取自凝結水雜用系統，設計壓力為0.9 MPa，總噴水量約27.5 t/h，噴水經過濾后通過噴水調節閥接入減溫減壓器，以防噴孔堵塞。減溫減壓器的噴水系統中的噴水控制閥應與低壓旁路閥動作信號聯鎖，當低壓旁路閥動作時，噴水控制閥相應動作，噴入冷卻水。
