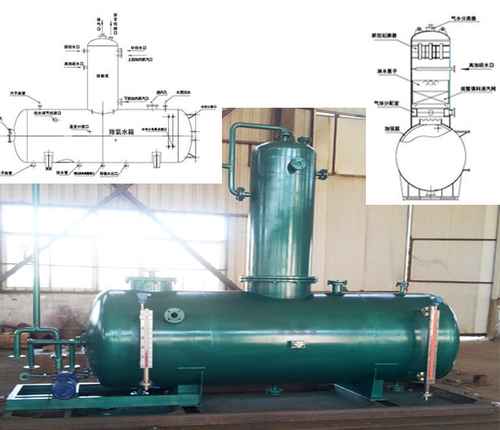

今天無意間看到了一個論壇，一個朋友提出了有關于真空除氧器設計問題，技術要求：60t/h、工作壓力:0.007MPa、工作溫度:39.4℃、噴嘴進水壓力：0.2MPa、水箱容積:30m3。真空除氧器的實物圖與圖紙如下展示：
真空除氧器是一種使水在真空下低溫沸騰，脫除水中含有的氧氣、氮?dú)怏w的設備。 真空除氧器的基本原理：根據亨利定律和道爾頓定律，對溶于水中的各種氣體，在一定的壓力，水的溫度越高，溶解度就越低。真空除氧器就是在封閉的容器中，容于液體中的某氣體量于液體接觸的汽相中，該氣體的分壓力成正比。當水面上蒸汽的分壓力增加時，氣體的分壓力將隨之減少；當水沸騰時，水面上的壓力被水蒸汽所飽和，氣體的分壓接近于零，水中所溶解的氣體將全部被析出。水的物理特性表明，在真空下低溫水也能沸騰，真空除氧就是利用這一特性達到除去氣體目的。
這種除氧方法一般在30℃～60℃溫度下進行。可實現水面低溫狀態下除氧(在60℃或常溫 ) ,對熱力鍋爐和負荷波動大而熱力除氧效果不佳的蒸汽鍋爐,均可用真空除氧而獲得滿意的除氧效果。相對于熱力除氧技術來說：它的加熱條件要求很低,鍋爐房自耗汽量減少,并且真空除氧器可低位布置 ,對運行管理噴射泵、加壓泵等關鍵設備的要求比熱力除氧更高。低位布置也需要一定的高度差,而且對噴射泵、加壓泵等關鍵設備的運行管理要求也很高。
真空除氧水可以低位布置，真空泵可采用以蒸汽作動力的蒸汽噴射泵，或以循環水為工作介質的射水噴射泵。
真空式除氧器其壓力一般為0.03~0.0588Mpa之間。水溫一般保持在40~60℃之間，為保持水始終處于沸騰狀態，應使水維持在過熱2~10℃下的真空度，則獲得較好的除氧效果。
