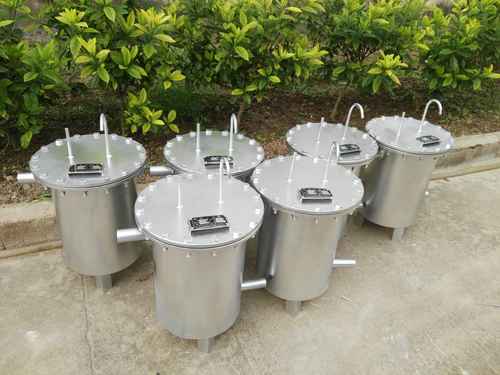

一、概 述：
取樣冷卻器用于鍋爐房或發電廠內汽水化驗取樣冷卻，鍋爐及熱力系統中的水大都溫度較高,而高水溫不便于取樣,也不便于測定,在取樣中應加以冷卻,所以要把取樣點的樣品引進取樣冷卻器進行冷卻,取樣冷卻器一般要求保證流量500-700mL/min時,樣品能冷取到30-40度以下,滿足中華人民共和國電力行業DL/T 457—91的標準.
取樣冷卻器的導管均采用不銹鋼管,不能用碳鋼管或黃銅管,以免樣品在取樣過程中被導管中的金屬腐蝕產物污染. 我公司取樣冷卻器適用于溫度較高的液體和氣體等介質取樣，具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點。
二、取樣冷卻器規格型號:
規 格 型 號 管內壓力 MPa 管內溫度℃ 冷卻面積 m 2 冷卻管 材質
DN150 <5.4 <450 0.25 φ12x2 筒體20#鋼
冷卻管不銹鋼304
或銅管
DN200 0.38
DN250 0.69
DN300 0.92
DN150 <10.0 <540 0.25 φ14x2
DN200 0.38
DN250 0.69
DN300 0.92
三、取樣冷卻器冷卻面積的計算:
1: 如果已知樣品流量、冷卻水溫度及樣品的初始條件，則取樣冷卻器所需冷卻面 積可由式(A)求得：
A= f x1.0029/3600ΔtmxU (A1)
式中 A——所需冷卻面積，m2；
f——樣品流量，L/h；
Δtm——平均溫差，℃；
U——整體熱交換系數(對雙層螺旋管及浸液式冷卻器均取U=200。
當樣品為過熱蒸汽時，對每100℃過熱度，應在由式(A1)計算出的冷卻面積基 礎上增加12.6%。
2: 平均溫差可由式(A2)求得：
Δtm= [( t1-T2)-(t2-T1)]/[L( t1-T2)/(t2-T1)] (A2)
式中 Δtm——平均溫差，℃；
t1——冷卻器進口樣品溫度，℃；
t2——冷卻器進口樣品溫度，℃；
T1——冷卻器進口冷卻水溫度，℃；
T2——冷卻器出口冷卻水溫度，℃。
3: 冷卻器螺旋管可由一組具有所需冷卻面積的連續盤管構成，也可由兩組或兩組 以上的多組螺旋管連續排列。
四、 取樣冷卻器訂貨說明:
1:注明是汽取樣還是水取樣。
2:冷卻管內的工作壓力與樣品進口溫度。
3:一般選型為DN200和DN250兩種型號。
4:是否需組合式。
