工業過濾器
一、用途
供水系統的管道前，一般都采用了一次濾網進行處理。但處理后的水質中仍存在著一些體積較小的雜物，當它們?cè)诠┧到y(tǒng)中聚集到一定程度而不清除時，將導致流通面積減少，終導致堵塞，嚴重時將造成停機，尤其對安全運行構成極大威脅。
我公司工業旋轉反沖洗式濾水器分為手動旋轉反沖洗式及全自動反沖洗式，適用于DN600以下供水管道上，并在如下工業生產中得到很好的應用：發電廠、熱電廠、水電站、鋼鐵廠、印染廠、造紙廠等工礦企業循環水系統，熱網水系統及其它用水管道上。
手動旋轉反沖洗濾水器結構簡介和運行說明

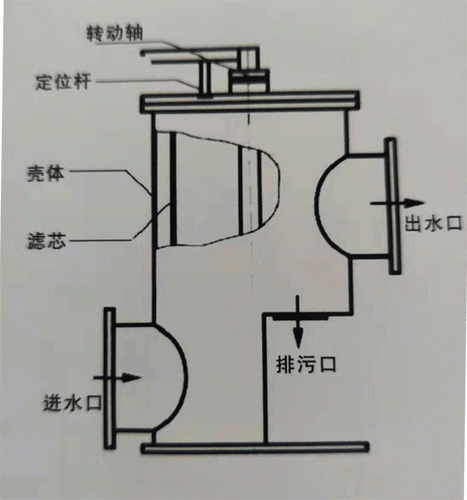

旋轉反沖洗濾水器系列LS型手動濾水器主要由：
①轉動軸②定位桿③殼體④網芯⑤進水口⑥出水口⑦排污口等組成
手動濾水器與管道系統連接后，水就會從進水口進入濾水器，過濾后的水就會從出水口流出，當水中雜質通過網芯時，由于體積大于網芯孔，而被截留在網芯上，當聚集到一定數量時，即造成進水口和出水口有一定差壓，這時可轉動網芯進行輪次反沖洗，雜質將會從排污口自行排出。

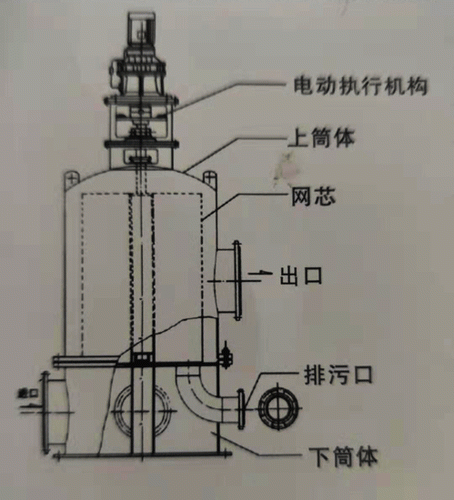

全自動旋轉反沖洗濾水器結構簡介
DLS型全自動濾水器由執行結構及自動控制機構組成，執行結構由電動減速裝置、濾水器本體、電動排污閥等組成。自動控制機構由安裝在濾水器本體上的壓差控制器 及PLC模塊、電控箱組成。
DLS型全自動濾水器具備自動過濾、自動旋轉排污、實現無人值守。
全自動反沖洗式濾水器的壓差排污和定時排污設置：
1.壓差排污：當雜質聚集到一定數量時，利用冷卻水進出水管之間差壓信號來反沖洗排污，壓差變送器信號反饋給控制信號，控制機構啟動電動排污閥、減速機將以每分鐘3-6轉的轉速運轉，全自動工業濾水器設置內置排污槽，當電動排污閥打開時，排污槽處于負壓狀態，水流對附在網芯外側壁上的雜質污物反向沖洗，懸浮物及雜質進入排污槽經過排污閥門排出。
2.用戶如需要設置定時排污，時間可設置在0-99小時內清洗排污，在設置的時間內啟動電動排污閥及反沖洗濾網�？筛鶕�(jù)用戶要求設置手動啟動和關閉按鈕，進行調控檢驗使用系統操作模式。
工業濾水器、自動濾水器安裝形式分為低進高出式，斜插式，高進低處式，側進中出式，水平進出式等。其結構均為濾網式，過濾精度可根據用戶要求制作，在濾網孔徑1mm-6mm之間選用。
