在鍋爐給水處理工藝過程中，除氧是一個非常關鍵的環節。氧是給水系統和鍋爐的主要腐蝕性物質，給水中的氧應當迅速得到清除。多年來眾多鍋爐給水處理工作者一直都在探索既高效又經濟的除氧方式，兩級真空、電化學、化學三種除氧方法為一體的除氧器。適用常溫水除氧，具有其他除氧器方法無法比擬的優越性，適用性廣泛。
步：真空除氧
真空除氧器采用全密閉結構，運行期間自始至終處于真空狀態。給水首先通過電解池進入強旋膜裝置，兩級真空除氧的工作原理是應用亨利定律和道爾頓定律，根據亨利定律可知，在封閉容器中，任何氣體同時存在于水面上，則氣體的溶解度與其自己的分壓成正比，而且氣體的溶解度僅與其本身的分壓力有關。在一定壓力下，睡著水溫升高，水蒸氣的分壓力增大，而空氣和氧氣的分壓力越來越小。在100℃時，氧氣的分壓力降到零，水中的溶解氧也降低到零。當水面上壓力小于大氣壓力時，氧氣的溶解度在較低水溫時也可達到零。這樣，水面上空間氧氣分子被析出，或轉變成其他氣體，從而氧的分壓力為零，水中氧氣就不斷的溢出，在負壓作用下被除去90℃的溶解氧。兩級真空除氧器為滿足真空降低沸點，達到除氧效果。
第二步：電化學除氧
整套設備設置電解分離缸，電解分離缸是由陽極和陰極組成分解水道，構成電解分離總成，水在兩級間通過。水在外接直流電源的作用下，
陽極：鐵板電解失去電子產生二價鐵離子
Fe0→Fe+2+2e
陰極：氧在陰極得電子被消除產生氫氧根
O2+2e+2H2O→4OH-
水中：電化學產物為：
Fe+2+2OH-→Fe(OH)2
第三步：化學除氧
說到化學除氧人們自然聯想到投放藥劑，而本設備的第三步化學除氧無需投放藥劑運行，利用了步電化學除氧后產物除氧劑Fe(OH)2再與水中的溶解氧O2反應，達到化學除氧的目的。
化學反應方程式：
4Fe(OH)2+O2+2H2O→4Fe(OH)3顯而易見本除氧設備在除氧過程中除氧來得迅速、徹底，不但可以除去水中溶解氧，同時可以消除系統中殘余溶解氧。在同一封閉容器中進行了兩級除氧，增強了電化學、化學除氧的可靠性。
型號表示方法

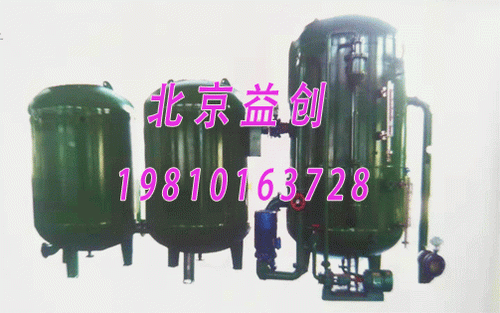

ZDH-CYQ---兩級真空、電化學、化學除氧器
型號參數
型號參數 | ZDH-CYQ | ZDH-CYQ | ZDH-CYQ | ZDH-CYQ | ZDH-CYQ | ZDH-CYQ | ZDH-CYQ |
額定出力T/H | 10 | 20 | 35 | 50 | 60 | 80 | 90 |
工作真空度Kpa | 18.6~21.3 | 5.3~80 | 5.3~80 | 5.3~80 | 5.3~80 | 5.3~80 | 5.3~80 |
飽和水溫度％ | 62.5~57.5 | 42.5~37.5 | 42.5~37.5 | 42.5~37.5 | 42.5~37.5 | 42.5~37.5 | 42.5~37.5 |
進水壓力Mpa | ~0.2 | ~0.2 | ~0.2 | ~0.2 | ~0.2 | ~0.2 | ~0.2 |
出水含氧量mg/l | 0.05~0.1 | 0.05~0.1 | 0.05~0.1 | 0.05~0.1 | 0.05~0.1 | 0.05~0.1 | 0.05~0.1 |
水箱直徑mm | Φ1400 | Φ1600 | Φ1800 | Φ2000 | Φ2200 | Φ2400 | Φ2400 |
除氧頭直徑mm | Φ600 | Φ800 | Φ900 | Φ1000 | Φ1000 | Φ1200 | Φ1400 |
設備重量 kg | ~4800 | ~5650 | ~6900 | ~7670 | ~8460 | ~9420 | ~10860 |
