解析除氧器工業鍋爐中一種低能耗除氧設備
解析除氧器工業鍋爐中一種低能耗除氧設備。旋膜式除氧器是噴霧填料式除氧器的替代產品，生產的一種新型熱力式除氧器，旋膜除氧器原理是補水經起膜管呈螺旋狀按一定的角度噴出與加熱蒸汽進行熱交換除氧，給水加熱到對應除氧器工作壓力下的飽和溫度，除去溶解于給水的氧及其它氣體，防止和降低鍋爐給水管、省煤器和其它附屬設備的腐蝕。電力部GB1576-2001《電站壓力式除氧器安全技術監察規程》。
解析除氧器工業鍋爐中一種低能耗除氧設備工業鍋爐是將水加熱產生蒸汽進行生產的設備。如果鍋爐給水中溶解了氧氣，就會使與水接觸的金屬腐蝕，對設備和管道的使用造成不利影響。天然水中常含有的氧氣可達10毫克/升，因此鍋爐補充給水中含有一定量的氧氣。從使用端回收到鍋爐的冷凝水也可能融有氧氣,因?yàn)榭掌芡ㄟ^處于真空狀態下的設備不嚴密部分滲入進去。因此，給水在進入鍋爐之前，要先經過解析除氧器，解析除氧器的主要作用就是除去鍋爐給水中的氧氣。而目前大多數的解析除氧器是采用抽真空或電加熱使流入解析除氧器水箱內的水達到沸點，使氧氣從水中逸出，從而達到除氧的目的，而采用加熱方式只能實現一級加熱，且熱量散發大，同時熱量傳遞效率低，導致能耗大，不符合節能減排的國家發展戰略。
為了克服現有技術的不足，提供了一種低能耗的解析除氧器。
技術方案實現：
一種低能耗的解析除氧器，包括除氧外殼，除氧外殼內側設置有除氧內殼，除氧內殼上端設置有進水管，下端一側設置有排水管，除氧外殼下側設置有加熱腔，加熱腔一側上設置有門板，除氧內殼內部設置有水室，除氧外殼、除氧內殼之間形成空腔，加熱腔一側排煙管出煙口位于空腔內部，空腔內側壁上設置有隔熱層，除氧內殼內部設置有若干根導熱管，除氧內殼上端設置有負壓管，負壓管與負壓泵相連接。
技術方案，隔熱層粘貼在空腔內側壁上，且厚度為5mm~10mm。導熱管從兩側至中間長度逐漸伸長。負壓管進氣孔處呈喇叭狀。
安裝解析除氧器有益效果是：本實用新型通過設置隔熱層、導熱管，這樣加熱后煙氣經過排煙管回流到空腔內部，實現二次加熱，有利于熱量的充分利用，降低了能耗，且導熱管可以實現具有較好的導熱效果，提高加熱效果，同時隔熱層可以減少熱量的散發，有效的降低了解析除氧器的能耗，具有較好的節能效果。
圖1為解析除氧器結構示意圖。
為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

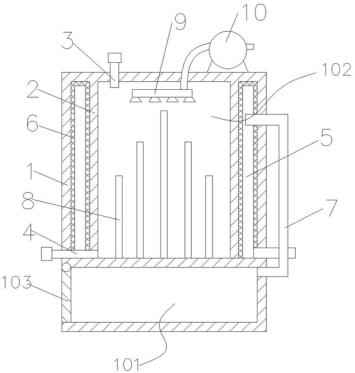

圖1為解析除氧器結構示意圖。
一種低能耗的解析除氧器，包括除氧外殼1，除氧外殼1內側設置有除氧內殼2，除氧內殼2上端設置有進水管3，下端一側設置有排水管4，除氧外殼1下側設置有加熱腔101，加熱腔101一側上設置有門板103，除氧內殼2內部設置有水室102，除氧外殼1、除氧內殼2之間形成空腔5，加熱腔101一側排煙管7出煙口位于空腔5內部，空腔5內側壁上設置有隔熱層6，其中隔熱層6粘貼在空腔5內側壁上，且厚度為5mm~10mm，這樣隔熱層6可以減少熱量的損失，降低了能耗。
除氧內殼2內部設置有若干根導熱管8，其中導熱管8從兩側至中間長度逐漸伸長，這樣導熱管8可以提高導熱效果。除氧內殼2上端設置有負壓管9，負壓管9與負壓泵10相連接，其中負壓管9進氣孔處呈喇叭狀。這樣加熱后煙氣經過排煙管7回流到空腔5內部，實現二次加熱，有利于熱量的充分利用，降低了能耗，且導熱管8可以實現具有較好的導熱效果，提高加熱效果，同時隔熱層6可以減少熱量的散發，有效的降低了除氧器的能耗，具有較好的節能效果。
