渦流式二次濾網和膠球清洗的程序控制

       電廠熱化分場水電部于熱電廠召開凝汽器膠球連續清洗現場經驗交流會議以后，為了迅速實現凝汽器海綿膠球連續清洗的新技術，在廠領導的重視下，6000千瓦機的凝汽器固定式二次濾網和膠球連續清洗裝置上實行了遙控操作。由于每次清洗操作步驟較多,而且在凝汽器下底層進行,一般需二人操作歷時約一小時，值班司機一人無法單獨進行。為減輕勞動強度和提高勞動生產率，我們設想采用程序控制技術�？紤]二次濾網和膠球清洗操作頻繁，并有嚴格的程序，是有條件和可能實現程序控制自動操作的。
       同時，通過摸索，為同類型裝置定型設計積累經驗。為此，在領導的關心和汽機運行同志的大力支持和配合下，經過努力，渦流式旋轉二次濾網和海綿膠球連續清洗的裝置上實現了程序控制。由于我們初次嘗試，缺乏經驗，在裝置上實現自動控制不夠完善,還需進一步充實提高。

一、渦流式二次濾網和膠球清洗設備簡介

1.汽機型式:凝汽單缸沖動式,原出力20000千瓦，經改造現提高為25000千瓦，其主要參數為:蒸汽壓力15公斤/厘米";溫度340°C;轉速1500轉/分;
凝汽器參數:凝汽器型式
表面冷卻式;傳熱面積2966米2
銅管根數6733根;管徑25.4/23毫米冷卻水量150000公升/分;長度5.56米;

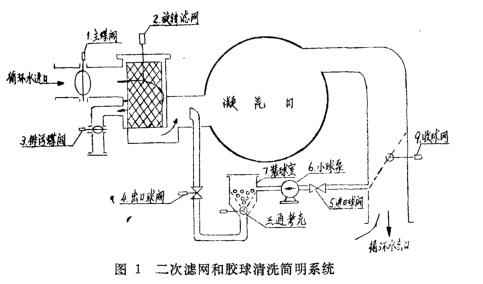

2.凝汽器二次濾網和膠球清洗簡明系統

(1)渦流式二次濾網裝置
渦流式二次濾網能在凝汽器正常運行中定期清除循環水中雜物和垃圾，以凈化循環水，減少管板堵塞和保證膠球連續清洗裝置正常運行。該裝置設在凝汽器循環水進口管道上，內有主蝶閥，旋轉式濾網和排污蝶閥等設備，其布置見圖1前半部分所示。循環水先流經導問用的主蝶閥1,再由外向內通過圓簡形狀旋轉式濾網2的網孔，然后進入凝汽器，在裝有旋轉式濾網的簡體底部配有排污蝶閥3，經排污管與循環水出水管虹吸部分相通。

       (2)海綿球連續清洗裝置將比重與水接近的海綿膠球投入凝汽器進口，隨同循環水流經凝汽器銅管，達到清洗銅管內璧的目的。用天然橡膠制成的具有一定機械強度和彈性的膠球，直徑比凝汽器銅管內徑大1~2毫米，膠球在循環水差壓作用下進入銅管后壓縮變形與管壁全周接觸，從而流經銅管時，整根銅管內壁被擦洗，再經收球網回收膠球，并在膠球泵的動力作用下進行循環，以
達到連續清洗凝汽器的目的。
汽輪機凝汽器采用了二次濾網和膠球連續清洗后，能經常保持凝汽器管板的清潔，當凝汽器指示惡化時，進行投球清洗，能不同程度地提高真空度，端差也有下降,使汽輪機處于佳經濟工況下運行。

二、二次濾網和膠球連續清洗
程控系統簡介

       渦流式旋轉二次濾網和海綿膠球連續清洗，根據汽輪機運行時對濾網和凝汽器清洗周期的不同要求，分為二個獨立的程控系統:渦流式二次濾網清洗程序控制和膠球連續清洗程序控制。
程序控制器采用簡易程序控制器作為主機;控制部件采用通用繼電器;放大部件系上海自動化儀表十廠產DDZ型伺服放大器;執行部件為DDZ一I系列DKJ型電動執行機構。

1.程序控制系統

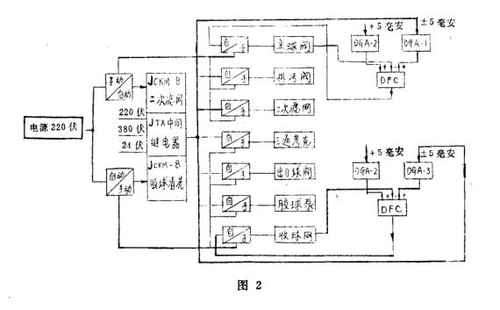

(1)渦流式旋轉二次濾網和膠球連續清洗程序控制系統方塊圖，如圖2所示。

(2)渦流式旋轉二次濾網和膠球清洗裝置執行部件功能要求:

甲、二次濾網裝置

①主蝶閥(一30°、0°、+30°三位置)執行器DKJ一510(160公斤.米)

②濾網(每25分鐘旋轉一周)執行器DKJ一一310(25公斤.米)

③排污蝶閥(開、關二位置)執行器DKJ一一410(60公斤.米)。膠球清洗裝置

①裝球室三通考克(清洗，收球二位置)執行器DKJ一310(25公斤.米)

②出口球閥(開、關二位置)執行器DKJ一310(25公斤.米)

③收球網(收球、垂直、反沖洗三位置)執行器DKJ一一510(160公斤.米)

④膠球泵

(3)凝汽器二次濾網和膠球清洗程序編制

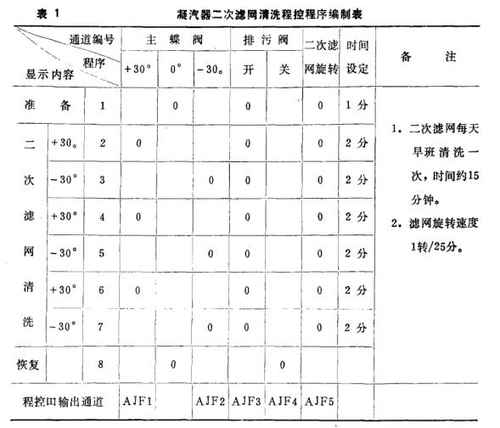

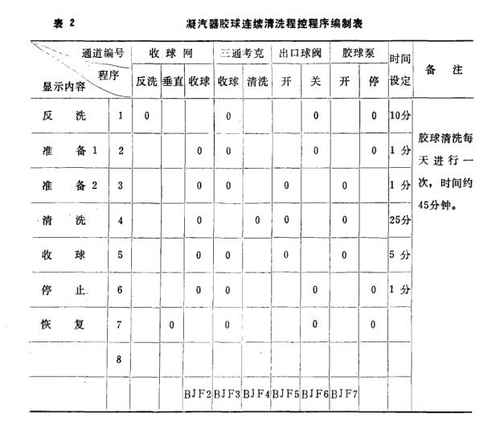

二次濾網和膠球清洗程序控制系統方塊圖確定以后，根據汽輪機凝汽器對二次濾網和膠球清洗操作步驟和執行器功能的要求編制程序，確立程序和通道的數目�，F(xiàn)定二次濾網清洗程控為八個程序，五個通道(AJF1~AJF5);膠球清洗程控為七個程序。八個通說(BJF1~BJF8，BJF8為小球清洗程序閃光顯示牌之用)。程序編制見表1.表2所示。

2.渦流式旋轉二次濾網和膠球清洗裝置控制系統操作步驟

二次濾網和膠球清洗裝置設備的操作控制手段有二種:(1)、(2)遠方控制系統，(3)自動程序控制系統。用以保證凝汽器二次濾網和膠球清洗的正常運行。

(1)遠方控制系統遠方控制系統即為遙控操作，是手動操作表盤上的電動操作器，直接控制DKJ系列的電動執行機構，達到開啟或關閉，運行和停止閥門和電動泵的目的。

操作步驟

①簡易程序控制器出系;

②儀表盤上電動操作器從自動位置介列到手動位置;

③根據凝汽器二次濾網和膠球清洗工藝要求和操作步驟,單獨啟動電動操作器，以DKJ系列電動執行機構位置發送器發出0~10毫安直流信號，表征閥門開關位置。

(2)自動程序控制系統自動程序控制系統是由程序控制器發出時間程序指令，通過中間繼電器來控制電動操作器達到啟動和停止電動DKJ系列執行機構，開啟和關閉、運行和停止閥門和電動泵，使凝汽器二次濾網和膠球清洗按預定的時間和程序進行清洗。

簡易程序控制器具有自動和手動二種操作方法:自動啟動即將程控機的自動一手動微型開關撥至自動位置，按下啟動按鈕，該機就以時間和條件參量發出程序開關信號,驅動被控裝置。手動啟動時，將自動一手動微型開關撥至手動位置,則邏輯電路均失去作用。此時根據需要撳手動微型按鈕，直接驅動程控器DZ一144繼電器，通道相應發出開關信號來遙控被控裝置。此手動操作不受時間和條件參量的限止。

操作步驟

①儀表盤上電動操作器從手勸位置切入自動位置;

②二次濾網K1主令開關和膠球泵K2主令開關翻到自動位置;
③準備啟動程控器:.甲程控器程序動作、時間、條件、復位均按需要設置好，乙手動一自動開關放在自動位置;丙程序預置開關放在需要位置;丁工作暫停開關放在工作位置;戊頻率選擇及微調按時基要求定好，然后打開電源，清零。

④發出手動指令，按下啟動按鈕，機器應按要求自動正常運轉。在實現二次濾網和膠球清洗裝置程序控制時(見圖3)，七個被控的泵、閥對象，其中二次濾網、排污閥、出口球閥，三通考克、膠球泵是二位式動作的，或開，或停，或運行，或停止程控器給予一個或二個通道就可以實現二位式動作對象的程控，對于主蝶閥和收球網三位式的對象，二個通道要實現三位程控，我們另配置DDZ一I單元組合儀表協助實現。主蝶閥在凝汽器正常運行時，位置在0°，即蝶閥并和循環水進口水流方向平行，此時呈現阻力小。當二次濾網清洗時，主蝶閥要土30°二個方向導向水流，因而出現土30°，0",一30°三個位置。

由上主蝶閥程控,遏挖三位式原理圖可知(參見圖3),主蝶閥正常運行時，通過DGA一122固定恒流單元輸出+5毫安直流信號，加入伺服放大器FC經過磁勢比較可控硅觸發，F(xiàn)C輸出220伏交流電勢,通過電動操作器的自動切入到DKJ一510角行程電動執行機構,伺服機動作,當運行到一半行程時,位置發送器發出+5毫安直流位置信號(全行程0°~90°,輸出0~10毫安直流位置信號),此+5毫安直流位置信號反接到FC中,經過FC伺服放大器磁勢綜合比較，+5毫安+(一5毫安)=0，可控硅關斷,FC無交流電勢輸出,DKJ一510電動執行機構停止轉動，此時位置表示主蝶閥0°位置，和循環水進水水流方向平行。當二次濾網清洗程控投入，根據時間程控器發出程序指令，AJF1觸點開關閉合，AZJ1繼電器通電，AZJ1一1觸點脫開，AZJ1一2閉合。由于AZJ1一2的閉合，DGA一12;輸出+5毫安直流信號，F(xiàn)C伺服放大器接收DGA一12↓和DGA一12:二個信號5毫安+5毫安=10毫安直流時，失去磁勢平衡，可控硅觸發，F(xiàn)C輸出220伏交流電勢，DKJ一510電動執行機構繼續運轉,直至走足全行程，位置發送器發出10毫安直流信號加到FC,10毫安+(一10毫安)=0直流時，F(xiàn)C伺服放大器可控硅關斷，此時DKJ一510電動執行機構又停止轉動，表示主蝶閥+30°位置。如AJF2觸點開關閉合時，AZJ2一2閉合，DGA一12;輸出一5毫安直流信號，F(xiàn)C磁勢又失去平衡，可控硅重新觸發，DKJ一510電動執行器反向運轉，直至位置發送器發出10毫安變到0毫安直流信號，F(xiàn)C磁勢重新平衡，執行機構重新停止轉動，此時表示主蝶閥一30°位置。主蝶閥三位式就是有二個通道和DDZ一I電動單元組合儀表配合來實現的。

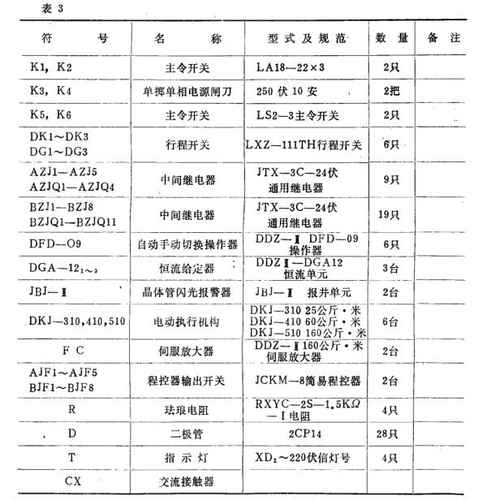

收球網三位式同理進行。所用部件名稱及型號規范見表3。全部收回。
海綿膠球清洗凝汽器是省煤節電的有效措施之一，目前全國已有近200臺機組采用，在降低電廠煤耗，多發電等方面已發揮了一定的作用。但是很多清洗裝置存在收球串低而不穩等問題，嚴重影響這項措施的推廣與使用。吳徑熱電廠125機組清洗裝置雖取得一定的效果，但是由于裝置投運時間比較短，還需要經過比較長的時間考驗，有些不完善的地方，有待進*步改進。
