鍋爐補給水真空除氧器的使用及結構說明

     自蒸發式鍋爐補給水真空除氧器，其無需增加額外熱源，制造成本低。其包括除氧頭、除氧水箱，除氧頭連通除氧水箱，其特征在于：除氧水箱連通蒸發器，蒸發器連接鍋爐的鍋爐排氣口。
     現有的大型鍋爐補給水真空除氧器多為熱力除氧器，其均需通過外加蒸汽管路(配置溫包和調節閥以調節蒸汽量來適應機組負荷變化所引起的蒸汽量需求)將熱源(通常為啟動鍋爐蒸汽或汽輪機抽汽的中高壓蒸汽)引入真空除氧器加熱給水，降低給水中氧氣及其它氣體的溶解度，并同時升高水蒸氣的分壓力即降低氧氣等氣體的分壓力，其制造成本高。
     自蒸發式鍋爐補給水真空除氧器，其無需增加額外熱源，制造成本低。
     技術方案是這樣的：其包括除氧頭、除氧水箱，除氧頭連通除氧水箱，其特征在于：除氧水箱連通蒸發器，蒸發器連接鍋爐的鍋爐排氣口。
     其進一步特征在于：蒸發器由翅片管連接而成，蒸發器的一端連接鍋爐排氣口，除氧水箱通過底部的下降管連通蒸發器，蒸發器通過上升管連通除氧水箱底部，除氧水箱內安裝有自蒸發裝置，自蒸發裝置位于上升管出口上部。
     結構中，由于除氧水箱連通蒸發器，蒸發器連接鍋爐的鍋爐排氣口，其鍋爐排氣口的廢熱直接進入到蒸發器內部，由于除氧水箱連通蒸發器，除氧水箱內的水流入到蒸發器內部，蒸發器內部的水通過加熱形成汽水混合物，汽水混合物再循環流入到除氧水箱，在除氧水箱內部，水和水汽依靠重力和位差進行自然循環，完成除氧頭加熱蒸汽的提供，其熱源為鍋爐的排氣口所產生的廢熱，無需再添加額外的熱源，進而降低了制造成本。
附圖說明

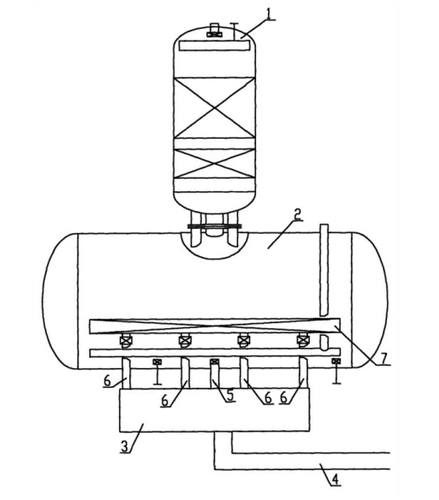

圖1為鍋爐補給水真空除氧器主視圖結構示意圖。
鍋爐補給水真空除氧器具體實施方式
     見圖1,本實用新型包括除氧頭1、除氧水箱2,除氧頭1連通除氧水箱2,除氧水箱2連通蒸發器3,蒸發器3連接鍋爐的鍋爐排氣口4。
     蒸發器3內部具體為多片翅片管(圖中未畫出，屬于現有技術)連接而成，蒸發器3的一端連接鍋爐排氣口4,除氧水箱2通過底部的下降管5連通蒸發器3,蒸發器3通過上升管6連通除氧水箱2底部，除氧水箱2內安裝有自蒸發裝置7,自蒸發裝置7位于上升管6出口上部。
     鍋爐補給水真空除氧器工作原理如下：鍋爐排氣口4的廢熱進入到蒸發器3內部，除氧水箱2內的水通過下降管5流入到蒸發器3內部，熱量傳導至多片翅片管，水流到多片翅片管上，水加熱形成汽水混合物，汽水混合物通過上升管6從蒸發器3內流回除氧水箱2,汽水混合物通過位于上升管6出口上部的自蒸發裝置7后成為飽和溫度下的飽和蒸汽，飽和蒸汽進入到除氧頭1內部，將從除氧頭1上部流入的水中的氧氣及其它氣體帶走，使流入除氧水箱2的水不含氧氣。
