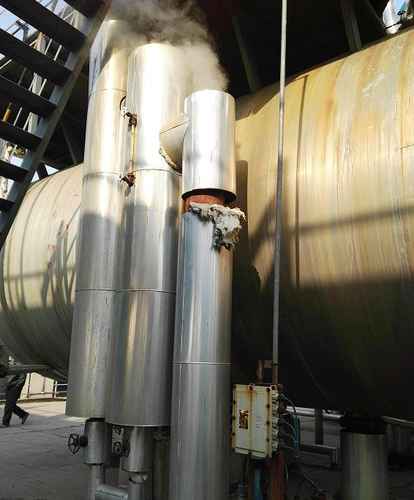

大氣式旋膜除氧器及給水箱技術規范書

熱電工程興建3臺160t/h中溫中壓循環流化床鍋爐。
本規范書為本工程所配3臺大氣式旋膜除氧器及給水箱技術規范書。

1技術參數:

1.1大氣式旋膜除氧器額定出力:180t/h

1.2大氣式旋膜除氧器工作壓力:0.02MPa(表壓)

1.3大氣式旋膜除氧器工作溫度:104C

1.4補充水溫度:20°C

1.5給水箱貯水有效容積:50m2

1.6出水含氧量:≤7μg/L

2設備設計制造應遵循的規范及標準:

2.1GB150-98《鋼制壓力容器》

2.2勞動部頒發的《壓力容器安全技術監察規程》

2.3能源安保(1991)709號文頒發的《電站壓力式大氣式旋膜除氧器安全技術規
定》

2.4JB2932--86《水處理設備制造技術條件》

2.5JB4730--94《壓力容器無損檢測》

2.6JB81《平焊鋼法蘭》

3大氣式旋膜除氧器及給水箱設計時應考慮的載荷

3.1內部和外部的設計壓力。

3.2設計或試驗情況下設備自重及盛水的重量。

3.3附加載荷:保溫層重、外部管道重量及平臺扶梯重量。

3.4安全閥反力。
4結構要求:

4.1大氣式旋膜除氧器及水箱上的管接口均應按設計院的圖紙要求設計。水箱長
度及直徑也應按圖紙要求。

4.2
大氣式旋膜除氧器及給水箱的內部結構設計應考慮到防沖蝕、腐蝕、松動、旋.
渦、波動和噪音，以滿足設備正常運行、啟動、停機和變工況的要求，同時
避免大氣式旋膜除氧器震動。

4.3大氣式旋膜除氧器頭部內各部件采用1Cr18Ni9Ti材料、給水箱采用20G。

4.4大氣式旋膜除氧器出水管采用用結構引至給水箱低水位之下，以減少水面
波動，保證溫度混合均勻。

4.5大氣式旋膜除氧器及給水箱的蒸汽接口、疏水接口均采用套管形式，以避免筒
壁受高溫應力影響。
4.6給水箱的給水出口設有防旋渦及防雜物裝置,防止雜物進入給水管
道。

4.7防止對筒壁的沖蝕，給水箱上的給水泵再循環管采用噴水管結構。

4.8給水箱設置再沸騰裝置。

4.9為便于維護和檢修，大氣式旋膜除氧器和給水箱設有必要的人孔。

4.10正常運行時，大氣式旋膜除氧器本體(排汽系統除外)的噪音，距設備1.0米
處測得大聲壓為86分貝(A)。

4.11
大氣式旋膜除氧器及給水箱的管接口基本上采用焊接型式與管道連接(因閥
門需要采用法蘭連接除外)，接口短管采用厚壁管。

4.12承擔維護平臺荷載。

5儀表與控制:

5.1大氣式旋膜除氧器上應留有壓力表、壓力開關、壓力變送器共3個接口及熱電
阻口螺紋M27X2,并有溫度、水位的測量接口。

5.2給水箱水位測量接口口徑應不小于50mm，在大氣式旋膜除氧器圖紙上應標出
各水位值。

5.3投標方應提供必要的就地指示儀表。

6供貨范圍（每臺大氣式旋膜除氧器）
6.1除氧塔；
6.1.1除氧塔本體
6.1.2彈簧全啟式安全閥

6.1.3必要的溫度計、壓力表及其它附件

6.2給水箱:

6.2.1給水箱本體.

6.2.2彈簧全啟式安全閥:DN1501只

6.2.3電接點液位計(含一次閥門、數顯儀、測量筒及電極等)

6.2.4磁翻板水位計

6.2.5就地壓力表

6.2.6雙金屬溫度計(并另提供一熱電阻插口)

6.2.7平衡容器(包括--次閥門、單室)

6.2.8水位開關接口(供至一次閥門)

6.2.9壓力測點接口(供至一次閥門)

6.2.10水箱固定支座、滾動支座以及滾動裝置

6.2.11水封裝置

7技術資料及文件的交付:

7.1技術協議簽訂后，10天內由供貨方向山東省陽光工程設計院提供
兩套設計所需的圖紙。圖紙中應含有外型尺寸、安裝尺寸、技術要求、各管
口方位、用途及管口尺寸、重量及充水重量等設計資料。

7.2設備出廠時。隨機技術資料應按國家規定向業主方提供六份。

8檢驗與試驗:

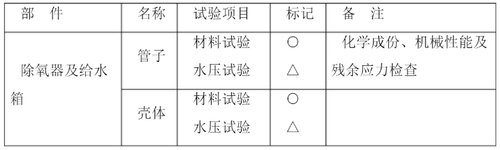

制造廠內須進行檢查或試驗的主要項目如下表，其中的符號:
O制造廠提供檢驗或試驗記錄，需方派人參加制造廠的檢查的項目。
