小型核電站熱力除氧器、真空除氧器、電化學除氧器及解析除氧器選型研究分析

      簡述了核電站對于小型除氧器的要求，對熱力除氧、化學除氧等技術成熟的傳統除氧工藝進行了總結，并對催化加氫除氧、解析除氧、膜法除氧等新技術進行剖析，給出了核電站小型除氧器的推薦選擇，以供設計人員在工程設計或核電站除氧器改造時參考。
1、傳統除氧工藝的分析和比較
1.1物理除氧
      根據亨利定律，在恒溫和平衡狀態下，氧氣在水中的溶解度與該氣體在氣水界面上的分壓成正比；隨著水溫的升高，氧氣在水中的溶解度降低。
1.1.1熱力除氧
      熱力除氧就是將水加熱到一定壓力下的飽和溫度，使氣水界面上水蒸氣的分壓接近水面上的全壓力，此時，水面上其它氣體的分壓力接近于零，水中溶解的氣體將全部分離出來，從而達到除去水中溶氧的目的。熱力除氧從形式上分為臥式和立式2種，大流量的除氧器均采用臥式，如，國內核電站主給水的除氧器一般采用淋水盤式或內置噴霧式，均為臥式；一般小處理量的除氧器大多采用立式，見圖1。
圖1立式除氧器工作示意
熱力除氧四要素：
      ①水充分被分散成細小的水霧或水滴（噴霧區）；
      ②足夠的交換空間，保證熱交換及氧氣的逸出時間（填料區）；
      ③水必須時刻維持在相應壓力的飽和溫度（蒸發區）；
      ④分離出的氣體能順利排出。
優點：
      ①技術成熟，是目前應用廣的一種除氧方式；
      ②對特定處理負荷的除氧效果能得到保證；
      ③能除氧和二氧化碳等氣體，凈化水質。
      同時，對于小流量和間斷供水要求的系統，熱力除氧具有自身的局限性，分析如下：
      ①熱力除氧裝置的配套輔助設備較多，保養維護工作量大，同時需高位布置，占地面積較大，對于小流量供水工況，熱力除氧法經濟性較差。
      ②如果除氧水的下游用戶需常溫水，處理過程中需將水先加熱，處理完再降溫，造成能源的極大浪費，不符合節能減排的要求；
      ③不能適應間歇式供水需求，熱力除氧器啟動工序較為復雜，且耗時一般為數小時，因此對于間歇式用水的工況，熱力除氧法不能滿足要求。如需處理負荷波動較大的除氧水，可設置內循環管線，此種做法的缺點是比較浪費。

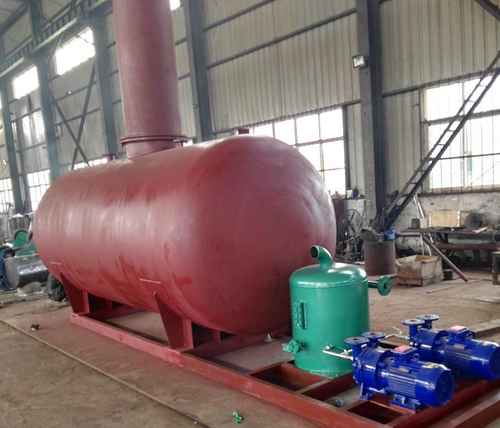

1.1.2真空除氧
      真空除氧的核心原理同熱力除氧相同，同時，由于“隨著壓力降低，水的沸點也降低”的基本原理，真空除氧所需的溫度一般為30~60℃,節省了大量熱蒸汽。真空除氧對系統的密封性能要求較高，相應的設備造價也大幅提高；同時也具有熱力除氧的需高位布置、管理復雜等特點，對核電站而言，真空除氧對熱力除氧的優勢不夠明顯。
1.2化學除氧
      化學方法除氧主要是利用氧化還原反應除去水中的溶解氧。
1.2.1聯氨除氧
      聯氨在堿性溶液中顯示出很強的還原性，可以直接把水中的溶解氧還原，反應式：
N2H4+O2=N2+2H2O（堿性條件）(1)聯氨除氧速度快，不會增加水中含鹽量；同時，聯氨有劇毒，有爆炸風險，易揮發燃燒，不易運輸、儲存。聯氨的這些特點限制了其大范圍使用的可能。聯氨作為除氧劑來除氧，一般作為其它除氧工藝的輔助措施或維持水中低氧的手段，例如，在核電站從冷停堆啟動時，用聯氨作除氧劑保障化容系統和反應堆冷卻劑系統的低含氧量。
1.2.2亞硫酸鈉除氧
      傳統的除氧藥劑為亞硫酸鈉，反應公式如下：2Na2SO3+O2=2Na2SO4（催化劑銅、鈷、錳、錫）(2)亞硫酸鈉除氧需在催化劑的作用下進行，催化劑本身也成為了水中的雜質；生成產物及未反應的亞硫酸鈉也在所處理的水中引入了鹽；對負荷波動較大的工藝，準確的加藥量控制較為困難。因此，對于水質要求較高的核電站，一般不考慮該方法。
2、除氧新技術的分析及研究
2.1催化加氫除氧
      催化加氫的原理就是在金屬鈀為催化劑的條件下，氫氣與水中的溶解氧反應，從而實現除氧目的的方法。經研究，附著于離子交換樹脂上的金屬鈀，對H2和O2的反應具有很好的催化作用。
      催化加氫所用的樹脂又稱為觸媒型除氧樹脂，是以有堅實骨架結構的樹脂為母體，將起催化作用的金屬鈀離子牢固的吸附在其表面，后對金屬鈀進行催化活性的活化處理。在靜態混合器中充分混合的氫氣和溶解氧經過載有催化樹脂的樹脂罐時，借助于強堿性陰離子交換樹脂所提供的巨大的表面積，催化劑鈀實現對氫氣和氧氣很強的吸附能力，保證了氫氣、氧氣和催化劑的充分接觸，催化活性很高，除氧效果良好。催化加氫除氧示意見圖2。
圖2催化加氫除氧示意
      鈀－離子交換樹脂催化加氫除氧技術能在常溫條件下高效除氧，效果穩定，已經在國內AP1000堆型中使用[2],具有良好的應用實踐和經驗反饋。催化加氫除氧工藝可模塊化設計及生產，占地面積小，供貨周期短；通過系統優化及儀控邏輯優化，根據除鹽水進水量調整氫氣供應量，避免氫氣的浪費，同時能夠滿足負荷波動較大的工藝要求，適應核島系統間歇式用水的供水特點；可一鍵啟動，運行維護管理方便。
2.2解析除氧
      解析除氧主要由2部分組成：
      ①基于亨利原理，在解析器內將氣體（不含氧）與待除氧水充分混合，是水中的溶解氧解析至氣體中；
      ②基于化學反應，將帶氧的氣體引入裝有炙熱木炭的反應器，使O2與C發生反應終生成CO2,除氧后的氣體再返回步驟①中的解析器進行循環，從而實現除氧的目的。
      解析除氧屬于近年來發展起來的新技術，經過不斷改進優化后的工藝，對于小處理量的應用需求具有較好的發展前景。解析除氧后的出水中CO2含量會增加，不滿足核島部分系統對于水質的要求；如需使用，需加設1套除CO2裝置。
2.3膜法除氧
      膜法除氧裝置的核心部件是脫氣膜組件，見圖3。
圖3膜法除氧示意
      脫氣膜組件中實現除氧功能的是中空纖維膜。有研究人員利用疏水性聚4-甲基式烯-1或改性聚丙烯生產出的具有疏水特性的中空纖維膜[3-4],這些具有疏水特性的中空纖維膜帶有微孔，具有透氣性。當中空膜外側為液體時，膜內側抽真空或吹掃氣體，就形成了氣液兩相間的氣壓梯度，即產生傳質作用的驅動力，從而驅動水中的溶解氧從水中析出并通過微孔進入纖維膜的中空部分，在真空泵或吹掃氣體作用下被帶走，從而實現除氧的目的。
      膜法除氧利用具有特殊性能的的纖維膜，能夠在常溫下對給水進行除氧，同時去除水中的CO2等氣體，并且裝置結構緊湊，自動化程度高，高效節能，與熱力除氧技術相比，有較大的優勢。
      同時作為除氧的新技術，膜法除氧雖然在環保領域有較多的應用案例，但仍存在如下局限性：
      ①缺乏相應的行業規范或標準，膜領域內的工作者需積極推動行業建設；
      ②膜材料的穩定性還有待試驗。膜材料是否會由于老化等原因而向除氧水中融入雜質。鑒于核電站的特殊性，需對膜材料的可靠性、穩定性進行充分的試驗和驗證。
3、結論及探討
      工程應用中，需要根據具體用戶的用水特點，因地制宜的選擇工藝合理、安全、經濟的除氧方式。考慮到核電站的重要性和特殊性，對于核電站小流量、負荷波動大、間歇式的除氧用水需求，下述除氧工藝可供參考：
      (1)催化加氫除氧，自動化程度高，負荷波動承受能力強，進行合理的系統優化后可滿足除氧要求；
      (2)熱力除氧技術成熟可靠，考慮到該法對負荷沖擊承受能力較差、啟動時間長的不足，負荷波動較大的除氧器不宜采用熱力除氧法；
      (3)膜法除氧，節能高效，處理效果穩定，需考慮膜組件老化等問題，可作為除氧工藝的技術儲備。
