旋流除污器（熱網除污器）改進結構圖及使用說明

      旋流除污器（熱網除污器）改進結構圖及使用說明，改進的旋流除污器，其結構有簡體，簡體上聯通切向進水管，出水管伸入筒體內腔中心處，筒體的底部有排污管，其技術方案要點是：出水管的進水端裝有錐形體濾網。旋流除污器優點是：同時采用重力沉降、旋流離心分離和過濾三個除污機理，對于容重較大和較小的雜質物均能有效的清除，除污效果好，結構簡單。
      一種改進的旋流除污器，其結構有筒體，筒體上聯通切向進水管，出水管伸入筒體內腔中心處，筒體的底部有排污管，其特征是，出水管的進水端裝有錐形體濾網。涉及一種循環水采暖系統中的除污裝置，特別是一種改進的旋流除污器。
      在循環水采暖系統中，為保證水質的清潔，減少阻力和堵塞，設置有旋流除污器。但現有的旋流除污器（熱網除污器）過濾效果不好，小于過濾網孔直徑的雜質常常進入采暖系統管路和設備中，因此采暖期結束后要對采暖建筑的底層散熱器進行人工清污。目前比較先進的旋流除污器解決了上述問題，但仍然存在不足，由于它采用離心分離的原理，所以對容重大于水的雜質確有很好的分離除污效果，但對于樹葉、木塊、紙屑等容重較小的雜質分離除污效果就不理想了。
      旋流除污器（熱網除污器）目的是提供一種改進的旋流除污器，它同時采用重力沉降、離心分離和過濾三個除污機理，除污效果好，結構簡單。
      目的是這樣實現的：其結構有筒體，其上聯通切向進水管，出水管伸入筒體內腔中心處，筒體的底部有排污管，其特征是：出水管的進水端裝有錐形體濾網。當水進入除污器內，沿內腔壁的圓周切線方向形成向下的流動，這股向下旋轉的水流到達內腔底部后，轉而沿軸心向上旋轉，后經出水管排出。較重雜物在水流離心力和自身重力作用下，落入內腔底部的排污管內，而較輕的雜物雖然隨水流沿軸心向上旋轉，但被出水管的濾網擋住，不能進入循環系統，這些較輕雜物落入排污管的，從排污管排出，未落入排污管的，打開檢查口進行清理。
      旋流除污器優點是；同時采用重力沉降、旋流離心分離和過濾三個除污機理，對于容重較大和較小的雜質物均能有效的清除，除污效果好，結構簡單。以下結合附圖對新型作進一步說明。

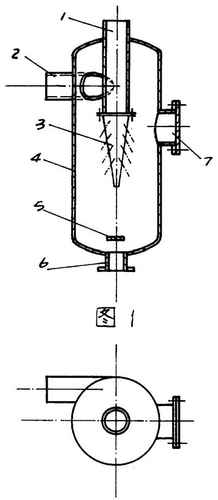

      圖1是旋流除污器（熱網除污器）改進結構示意圖。
      圖2是圖1的俯視圖。
      見圖1、2,旋流除污器（熱網除污器）具體結構如下：筒體4的上部聯通切向進水管2,出水管1從筒體4上端的中心處伸入筒體4內腔，出水管1的進水端組裝錐形體濾網3。筒體4的底部有排污管6,排污管上口的上方裝有擋板5。筒體4上開有檢查口7。
