熱網除污器-管道排氣除污器結構組成與應用

       熱網除污器-管道排氣除污器是一種適用于清除供熱供回水管網中的雜質及氣體的維修裝置，它是由除污器、過濾網、排污閥門、油輪、加壓泵、排氣閥和主管道連接而成，除污器一端與主管道由螺紋連接，另一端與加壓泵的一端由油輪連接；加壓泵的另一端與主管道由螺紋連接；除污器上連接著排閥法門；除污器內固定著過濾網；排氣閥固定在主管道上；采用此裝置，可以節約水源；節省熱源；提高勞動效率，降低勞動強度。
       1、管道排氣除污器是由除污器(1)、過濾網(2)、排污閥門(3)、油輪(4)、加壓泵(5)、排氣閥(6)和主管道(7)連接而成，其特征是：除污器(1)一端與主管道(7)由螺紋連接，另一端與加壓泵(5)的一端由油輪(4)連接；加壓泵(5)的另一端與主管道(7)由螺紋連接；除污器(1)上連接著排污閥門(3);除污器(1)內固定著過濾網(2);排氣閥(6)固定在主管道(7)上。
       一、一種適用于清除供熱供回水管網中的雜質及氣體的維修裝置，尤其是管道排氣除污器。
       二、供熱管道因物堵、氣堵、壓力分布不均等原因造成的用戶暖氣片不熱，目前的維修方法大都是人工扯卸暖氣片及管道進行維修，在扯卸過程中浪費了大量的軟化水，且工人的勞動強度大，工作效率低。
       三、提供管道排氣除污器，它解決了目前技術中的不足，它是由除污器、過濾網、排污閥門、油輪、加壓泵、排氣閥和主管道連接而成，熱網除污器一端與主管道由螺紋連接，另一端與加壓泵的一端由油輪連接；加壓泵的另一端與主管道由螺紋連接；熱網除污器上連接著排污閥門；熱網除污器內固定著過濾網；排氣閥固定在主管道上。
       當供熱管道因物堵、氣堵、壓力分布不均等原因造成的用戶暖氣片不熱時，將管道排氣除污器連接在供熱的供回水主管道上，關閉管道主闡閥，啟動管道加壓泵進行排氣、除污。采用此裝置，可以節約水源；節省熱源；提高勞動效率，降低勞動強度。

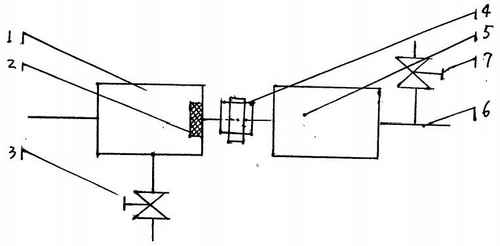

       四、附圖說明：圖1為管道排氣除污器的結構示意圖：圖中1、除污器2、過濾網3、排污閥門4、油輪5、加壓泵6、排氣閥7、主管道
       五、具體實施方式：在圖1中，熱網除污器1一端與主管道7由螺紋連接，另一端與加壓泵5的一端由油輪4連接；加壓泵5的另一端與主管道7由螺紋連接；熱網除污器1上連接著排污閥門3;管道熱網除污器1內固定著過濾網2;排氣閥6固定在主管道7上。
