凝汽器膠球清洗裝置存在問題與對策

        針對#1、#2機組膠球清洗裝置在投運過程中出現的問題展開分析及探討,并進行一系列改造方案。實踐證明,改造方案是可行而有效的,成功地將4套膠球清洗裝置投入運行,取得顯著效果。
        #1、#2機組凝汽器清洗裝置，生產的早期產品,全套膠球清洗裝置由收球網、裝球室、膠球輸送泵和電氣控制柜等部件組成,收球網是凝汽器膠球清洗裝置回收膠球的關鍵設備,收球網采用活動斜板柵格側轉到位收球,正常運行時轉至豎起位置，基本不產生水阻,收球網型號HQW一1200型,配套的膠球輸送泵為輸送膠球用的125JQ-15型離心泵,裝球室型號LZQS-φ377/q1100,由于操作及維護不便,加上制造工藝質量問題,收球率始終達不到設計要求的95%以上。

眾所周知,保持凝汽器較高的真空和較小的端差,是提高機組循環效率的主要方法之一。如果汽輪機背壓增高,將導致熱耗及煤耗增加;凝汽器銅管的污臟,使換熱系數變小，端差增大,凝汽器真空降低,膠球清洗是凝汽器的成熟方法,實踐表明，膠球清洗裝置定期正常投用，能及時清走凝汽器銅管內壁污物，使凝汽器管束保持一定的清潔度,對防止結垢起到非常重要的作用,投產初期收球率就低,進行過幾次改造,但收效甚微。由于膠球清洗裝置不能正常投入,凝汽器傳熱端差增大，平均值在16~17C,夏季時高達到19~23C。嚴重影響了機組的經濟性,在夏季高溫季節凝汽器真空已成為制約機組帶負荷能力的重要因素。夏天就曾多次因為凝汽器真空低而限負荷。為此我們成立攻關小組，對膠球清洗裝置進行全面分析研究,制定改造方案,利用小修機會對系統進行改造,改造取得成功。

一、膠球清洗裝置存在問題


#1、#2機組分別于10月、12月相繼投產,機組剛轉人生產期時曾試投清洗,均未能成功，凝汽器膠球清洗裝置不能正常投人運行,凝汽器端差增大,限制機組負荷的增加,凝汽器端差不能得到有效控制,在人工清洗時發現管壁上黃乎乎的軟垢有2mm左右,嚴重影響了凝汽器的熱交換能力,要徹底清洗銅管中軟垢,只有對膠球清洗裝置進行改造,力求膠球清洗裝置能正常投人使用,發揮其在線運行,清洗效果明顯的特點。

二、膠球清洗裝置原因分析及處理

        在投人膠球清洗裝置時,在冷卻水塔發現大量的膠球,說明漏球現象嚴重,對可能存在影響收球率高的原因我們進行了分析。
1.二次濾網問題。
        投產初期對此認識不足,認為循環水為閉路循環,水源較為干凈，所以凝汽器人口側沒有安裝二次濾過網，但從運行實踐分析,凝汽器的銅管常被較多的雜物堵塞,并有較多的泥砂積淤,使循環水壓差減小，流量減小,不利于膠球的循環，而且會堵塞凝汽器的管孔,妨礙膠球的通過,流量的減小會導致循環水的溫升較明顯,而造成膠球回球率低;因此,有必要在一次濾網之后、凝汽器人口前設置二次濾網。如圖1所示。

2.凝汽器的檢查處理。我們對凝汽器結垢與膠球清洗裝置的適用性作了全面的檢查。


(1)對凝汽器新更換的和已有的銅管嚴格按國家標準進行檢查、驗收;對銅管伸出管板的長度亦嚴格執行國家的有關標準,防止膠球在此形成死區;徹底清除水室及管內的一切雜物,確保潔凈之后再封閉。


(2)我們發現凝汽器放空氣門在投人膠球清洗裝置后放水不暢,說明此處已經塞球了,凝汽器半側人工清洗時發現里面塞滿了膠球,此處加十字鋼筋封住。

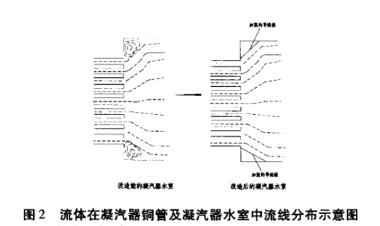

(3)膠球循環系統內流暢問題嚴重影響膠球的正常投人,死區、渦流的存在使?jié)駪B(tài)密度較小的膠球滯留在凝汽器水室中。如圖2所示，循環水從冷凝管流向截面突然擴大的凝汽器水室。由于流體質點有慣性,流體質點的運動軌跡不可能按照管道的形狀突然轉彎擴大,即整個流體在離開冷凝管后只能繼續向前流動,逐漸擴大,這樣在管壁拐角處流體與管壁脫離形成漩渦區。旋渦區外側流體質點的運動方向與主流的流動方向不一致,形成回轉運動。這樣部分膠球在漩渦區會大量聚集,嚴重影響系統的正常運轉。對凝汽器水室內部分區域進行封堵可以很好的解決以上問題。

圈2流體在凝汽器銅管及凝汽器水室中流線分布示意圖

3.收球網的檢查和處理。


冷卻水塔內有膠球，說明收球沒有收到位有跑球現象,停運凝汽器半側檢查發現存在兩個問題。


(1)柵格上有較多垃圾包括塑料、紙、填料及石頭等雜物,它們的存在使柵格流通面積減小，水流速加大,膠球可能卡在收球網的柵板上,又加劇了膠球的堵塞,形成惡性循環,采用人工機械的方法認真清除了網格以及收
球網相應簡內壁上的雜物，全部清除干凈。


(2)柵格沒有關到位,調整電動執行機構螺桿,使收球網關到位。

4.收球網出球口改造。


原出球口設計成倒噴嘴，在出球口處造成失壓,影響了膠球泵的抽吸能力,現將出球口口徑均縮小至DN80,如圖3所示，虛線部分為改造后情況,并將方形擴口封堵。膠球泵的抽吸能力與出球口面積成反比,改造后,膠球泵的抽吸能力提高802/402=4倍。

圖3收球網出球口改造示意圖

5.管道及附屬部件檢修。


整個膠球清洗裝置管路過長，使用90°彎頭過多,造.成膠球循環不暢,所以為了減小膠球流動阻力,將90°彎頭改變成45°彎頭，如圖4所示，縮短膠球清洗裝置的出人口管路0.5m,并且管路也由q108mm改變成φp89mm。

圖4膠球系統管路彎頭改造示意圖

6.膠球的選用。


(1)濕態密度:膠球的濕態密度要求與循環水基本一致,這樣膠球才能隨機進人凝汽器銅管。發泡不均或吸水性差都直接影響膠球的濕態密度，所以新膠球投人運行前先用水浸泡1~2小時,并反復用手捏幾次,使膠球中的微小孔隙都充滿水,避免膠球在出水管中漂浮和滯留。


(2)化學性能:膠球的化學性能集中表現在膨脹與老化,在使用周期內老化的膠球表現為:發粘、內部開裂等，開裂的膠球無法達到清洗效果。


(3)硬度:膠球的彈性硬度,直接影響著膠球對凝汽器銅管的清洗作用。但是,硬質垢層一且形成，普能膠球將難以奏效�？梢愿鶕縻~管材質不同，選擇合適的金鋼砂球將硬垢去除。


(4)直徑:實際使用時,膠球外徑必須總是大于被清洗管的內徑。

7.制定操作規程和管理制度。


運行方面先完善了每日一次的清洗制度及定期反沖洗,由人負責,落實到班組,并且明確一些操作上的措施,如投人系統循環的膠球數量應達到凝汽器冷卻水一個流程銅管根數的20%;根據凝汽器的端差、真空等特性參數和膠球的直徑、外觀等對清洗效果及時監督檢查,以便更換膠球,多不超過90次累計次數;投運時注意收球網位置到位不能跑球,收球率達到95%以上,可將收球網打至運行位置,不讓其對循環水產生水阻。
三改造后的效果
處理后再次投運膠球清洗裝置,每天投運2小時,收球率都在95%以上,#1、#2機凝汽器端差基本維持在8C~9C,真空保持在94kpa左右,汽耗明顯下降,生產指標也有明顯好轉,公司用電得到有力保障,達到了改造效果,重要的是為公司節約了能源，保證了機組安全穩定經濟運行。

四、結束語


1、由以上影響凝汽器換熱及真空的因素及改造措施可見，在線運行的凝汽器存在一定的改造潛力,根據機組自己的特點對凝汽器進行適當的改造,可以不同程度的提高機組運行真空和經濟性。


2、兩臺機組4套膠球清
洗裝置之所以投人運行之初效果不明顯,收球率低,關鍵原因在于收球網制造差及安裝工藝粗糙,存在著嚴重缺陷,投運之初又沒有及時進行調試，導致停用后結垢嚴重,又由于基建期設計時沒有安裝二次濾過網,致使許多雜物進人凝汽器,這些雜物容易堵塞管板、銅管，使膠球清洗裝置不能正常工作。也妨礙了膠球清洗裝置的投運。


3、加強膠球清洗裝置的管理很有必要,實踐證明,只有健全組織,制定有關規章制度,健全運行、技術記錄。只有科學的管理是保證膠球清洗系統的正常投人和有效的運行。
